首页 » 产品中心 » 船用填料函 » TH焊接式
  • TH焊接式
  • 产品材质：D部位采用黄铜制成，D1部位采用优质钢材制成，夹紧圈采用丁腈橡胶(NBR)制成。防护等级：在规定的卡口范围内，使用橡胶垫片旋紧迫紧头，达到IP54.工作温度：静态：零下40度--110度，最高可达120度 动态：零下20--80度，最高100度 产品认证： 欧洲CE认证产品特性：填料函是一种高品质电缆的防爆附件，装在电缆端口与防爆电器设备的连接处，起引入电缆、固定位置并达到密封、隔爆作用，具有隔爆性能优越、结构安全可靠、安装简单方便、防护等级高等优点。应用范围：仪表，船舶，机械，电气，交通，医药，油田，电缆固定用备注：可根据钢板厚度需要焊接部分可加长，另特殊规格可定做。 TH焊接式船用填料函 产品编号规格 d(mm) D(mm) d1 (mm) D1...
详细
产品介绍:

产品材质：D部位采用黄铜制成，D1部位采用优质钢材制成，夹紧圈采用丁腈橡胶(NBR)制成。
防护等级：在规定的卡口范围内，使用橡胶垫片旋紧迫紧头，达到IP54.
工作温度：静态：零下40度--110度，最高可达120度 动态：零下20--80度，最高100度
产品认证： 欧洲CE认证
产品特性：填料函是一种高品质电缆的防爆附件，装在电缆端口与防爆电器设备的连接处，起
引入电缆、固定位置并达到密封、隔爆作用，具有隔爆性能优越、结构安全可靠、安装简单方便、防护等级高等优点。
应用范围：仪表，船舶，机械，电气，交通，医药，油田，电缆固定用
备注：可根据钢板厚度需要焊接部分可加长，另特殊规格可定做。

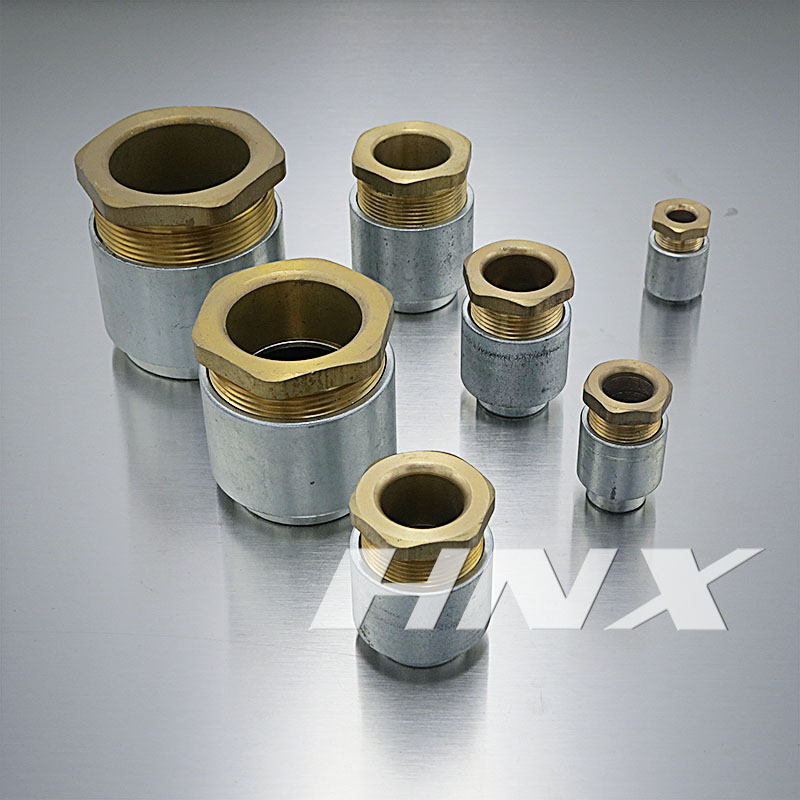

TH焊接式船用填料函
产品编号 规格 d(mm) D(mm) d1 (mm) D1(mm) H(mm) H1 (mm) 适用电缆(mm)
HX-SMTH8 TH-8 8 M16*1 13 20 32 3 5-7
HX-SMTH13 TH-13 13 M20*1 17 24 35 8 6-12
HX-SMTH16 TH-16 16 M27*1.5 22 32 40 8 11-15
HX-SMTH19 TH-19 19 M30*1.5 24 35 42 8 14-18
HX-SMTH24 TH-24 24 M35*1.5 30 41 44 8 17-23
HX-SMTH28 TH-28 28 M42*2 35 49 46 8 22-27
HX-SMTH34 TH-34 34 M47*2 42 53 49 8 26-33
HX-SMTH42 TH-42 42 M55*2 50 60 54 8 32-41
HX-SMTH50 TH-50 50 M62*2 58 69 56 8 40-49
HX-SMTH58 TH-58 58 M71*2 66 80 56 8 48-57
