首页 » 产品中心 » 梅花金属软管接头 » DKJ梅花卡套式
  • DKJ梅花卡套式
  • DKJ卡套式接头 一端连接软管(钢管)，另一端用顶丝(1只-3只)连接无螺纹钢管，订管请注明软管及钢管规格，例：DKJ15-15B(或DKJ15-1/2")一端连接Φ15(1/2")软管，一端连接15B(1/2")钢管。 产品编号规格表注厚钢管A(水煤气管) 薄钢管B(电线管) 公制英制公称英称外径×壁厚(mm) 公称英称外径×壁厚(mm) HX-DKJ-PS01 φ10 1/4″ #10 1/4″ 　 #12 1/2″ 12.76 × 1.60 HX-DKJ-PS02 φ12（13） 3/8″ #12 3/8″ 17 × 2.25 #15 5/8″ 15.87 × 1.60 HX-DK...
详细
产品介绍:

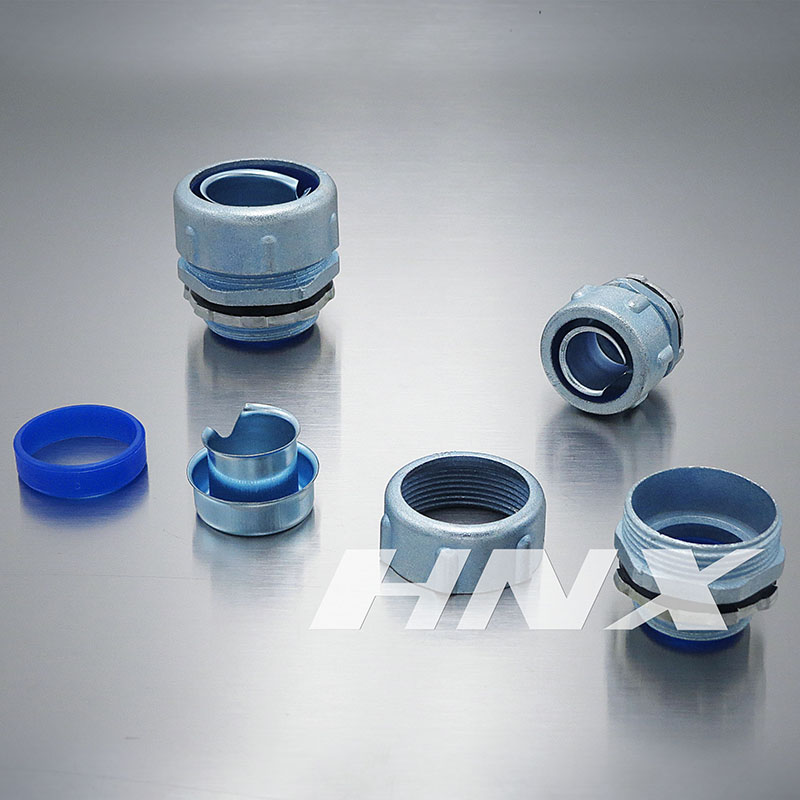

DKJ卡套式接头 一端连接软管(钢管)，另一端用顶丝(1只-3只)连接无螺纹钢管，订管请注明软管及钢管规格，例：DKJ15-15B(或DKJ15-1/2")一端连接Φ15(1/2")软管，一端连接15B(1/2")钢管。

产品编号 规格表注 厚钢管A(水煤气管) 薄钢管B(电线管)
公制 英制 公称 英称 外径×壁厚(mm) 公称 英称 外径×壁厚(mm)
HX-DKJ-PS01 φ10 1/4″ #10 1/4″ 　 #12 1/2″ 12.76 × 1.60
HX-DKJ-PS02 φ12（13） 3/8″ #12 3/8″ 17 × 2.25 #15 5/8″ 15.87 × 1.60
HX-DKJ-PS03 φ15（16） 1/2″ #15 1/2″ 21.25 × 2.75 #20 3/4″ 19.05 × 1.80
HX-DKJ-PS04 φ20（19） 3/4″ #20 3/4″ 26.75 × 2.75 #25 1″ 25.40 × 1.80
HX-DKJ-PS05 φ25 1″ #25 1″ 33.5 × 3.25 #32 1/1/4″ 31.75 × 1.80
HX-DKJ-PS06 φ32 1/1/4″ #32 1/1/4″ 42.25 × 3.25 #40 1/1/2″ 38.10 × 1.80
HX-DKJ-PS07 φ38（40） 1/1/2″ #40 1/1/2″ 48 × 3.5 #50 2″ 50.80 × 2.0
HX-DKJ-PS08 φ51（50） 2″ #50 2″ 60 × 3.5 #70 2/1/2″ 63.50 × 2.5
HX-DKJ-PS09 φ64（70） 2/1/2″ #70 2/1/2″ 75.5 × 3.75 #80 3″ 76.2 × 3.20
HX-DKJ-PS10 φ75（80） 3″ #80 3″ 88.5 × 4 　 　 　
HX-DKJ-PS11 φ100 4″ #100 4″ 114 × 4 　 　 　
HX-DKJ-PS12 φ125 5″ #125 5″ 140 × 4.5 　 　 　
HX-DKJ-PS13 φ150 6″ #150 6″ 165 × 4.5 　 　 　
