首页 » 产品中心 » 金属电缆防水接头 » 公制螺纹M型系列防水接头

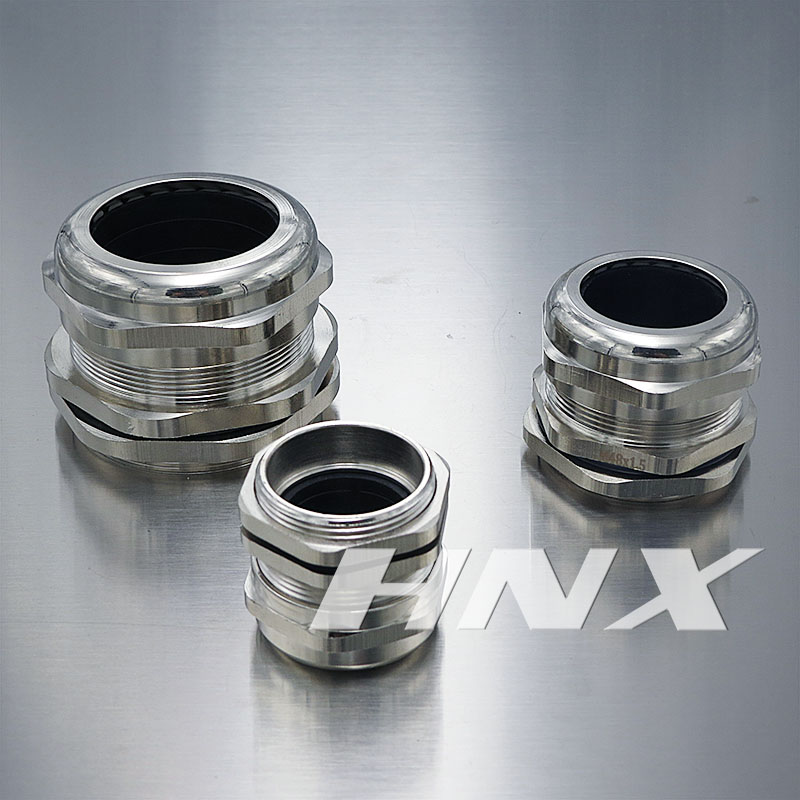

  • 公制螺纹M型系列防水接头
  • 螺牙规格：公制牙 Metric产品材质：接头主体部位采用黄铜镀镍制成，夹紧件采用尼龙塑料（PA）制成，密封件和O型密封圈均采用丁腈橡胶（NBR）制成。产品认证：欧洲CE认证、欧洲ROHS认证、欧洲REACH认证 防护等级：在规定的卡口范围内，并使用O型密封圈旋紧迫紧头，达到IP68-10巴压力。工作温度：静态：-40℃到100℃，短时间达120℃。动态：-20℃到80℃，短时间达100℃螺纹长度： 短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上，长螺纹适合接合厚型机板。螺纹加长型可定制。产品特性：特殊夹紧爪与夹紧圈凹凸相扣之设计，配合迫紧头装配省时便利，夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一
详细
产品介绍:

螺牙规格：公制牙 Metric
产品材质：接头主体部位采用黄铜镀镍制成，夹紧件采用尼龙塑料（PA）制成，密封件和O型密封圈均采用丁腈橡胶（NBR）制成。
产品认证：欧洲CE认证、欧洲ROHS认证、欧洲REACH认证
防护等级：在规定的卡口范围内，并使用O型密封圈旋紧迫紧头，达到IP68-10巴压力。
工作温度：静态：-40℃到100℃，短时间达120℃。动态：-20℃到80℃，短时间达100℃
螺纹长度： 短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上，长螺纹适合接合厚型机板。螺纹加长型可定制。
产品特性：特殊夹紧爪与夹紧圈凹凸相扣之设计，配合迫紧头装配省时便利，夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂。
使用方法: 金属电缆防水接头是电缆的配套产品，接头可将电缆锁紧，另一端可接入设备箱体上，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
更多选择：可根据客户实际需要，特别定制。需要订购时欢迎来电咨询。

金属电缆防水接头 -- 公制螺纹M型系列
产品编号 螺纹规格AG 适用电缆(mm) 螺纹外径(mm) 机板口径(mm) 螺纹长度GL(mm) 接合长度H(mm) 扳手径 (mm)
HX-NPM8 M8*1 5.5-2 8 8-8.2 5 16 12
HX-NPM10 M10*1 6.5-3 10 10-10.2 7 19 14
HX-NPM12 M12*1.5 6.5-3 12 12-12.2 7 19 14
HX-NPM14 M14*1.5 8-4 14 14-14.2 7 19 17
HX-NPM16 M16*1.5 8-4 16 16-16.2 8 20 18
HX-NPM18 M18*1.5 10-5 18 18-18.2 8 21 20
HX-NPM20 M20*1.5 12-6 20 20-20.2 8 22 22
HX-NPM22 M22*1.5 14-10 22 22-22.2 8 23 24
HX-NPM24 M24*1.5 14-10 24 24-24.2 9 25 24/27
HX-NPM25A M25*1.5 14-10 25 25-25.2 9 25 24/27
HX-NPM25B M25*1.5 16-8 25 25-25.2 9 27 27
HX-NPM25C M25*1.5 18-13 25 25-25.2 9 27 30/27
HX-NPM27A M27*1.5 18-13 27 27-27.2 9 27 30
HX-NPM27B M27*2 18-13 27 27-27.2 9 27 30
HX-NPM28A M28*1.5 18-13 28 28-28.2 9 27 30
HX-NPM28B M28*2 18-13 28 28-28.2 9 27 30
HX-NPM30A M30*1.5 18-13 30 30-30.2 9 29 30/32
HX-NPM30B M30*2 18-13 30 30-30.2 9 29 30/32
HX-NPM32A M32*1.5 22-15 32 32-32.2 10 29 35
HX-NPM32B M32*1.5 20-16 32 32-32.2 10 29 35
HX-NPM32C M32*2 22-15 32 32-32.2 10 29 35
HX-NPM33A M33*1.5 22-15 33 33-33.2 10 29 35
HX-NPM33B M33*2 22-15 33 33-33.2 10 29 35
HX-NPM36A M36*1.5 25-18 36 36-36.2 10 31 40
HX-NPM36B M36*2 25-18 36 36-36.2 10 31 40
HX-NPM37A M37*1.5 25-18 37 37-37.2 10 31 40
HX-NPM37B M37*2 25-18 37 37-37.2 10 31 40
HX-NPM40A M40*1.5 25-18 40 40-40.2 11 31 40/45
HX-NPM40B M40*2 25-18 40 40-40.2 11 31 40/45
HX-NPM40C M40*1.5 30-22 40 40-40.2 11 35 45
HX-NPM40D M40*2 30-22 40 40-40.2 11 35 45
HX-NPM42A M42*1.5 30-22 42 42-42.2 11 35 45
HX-NPM42B M42*2 30-22 42 42-42.2 11 35 45
HX-NPM47A M47*1.5 33-25 47 47-47.2 11 37 50
HX-NPM47B M47*2 33-25 47 47-47.2 11 37 50
HX-NPM48A M48*1.5 33-25 48 48-48.2 11 37 50/52
HX-NPM48B M48*2 33-25 48 48-48.2 11 37 50/52
HX-NPM50A M50*1.5 38-32 50 50-50.2 12 37 50/55
HX-NPM50B M50*2 38-32 50 50-50.2 12 37 50/55
HX-NPM54A M54*1.5 38-32 54 54-54.2 12 38 57
HX-NPM54B M54*2 38-32 54 54-54.2 12 38 57
HX-NPM56A M56*1.5 38-32 56 56-56.2 12 38 57/59
HX-NPM56B M56*2 38-32 56 56-56.2 12 38 57/59
HX-NPM60A M60*1.5 44-37 60 60-60.2 13 38 64
HX-NPM60B M60*2 44-37 60 60-60.2 13 38 64
HX-NPM63A M63*1.5 44-37 63 63-63.2 13 38 64/68
HX-NPM63B M63*2 44-37 63 63-63.2 13 38 64/68
HX-NPM64A M64*1.5 44-37 64 64-64.2 13 38 64/68
HX-NPM64B M64*2 44-37 64 64-64.2 13 38 64/68
HX-NPM72 M72*2 52-42 72 72-72.2 15 42 77
HX-NPM75 M75*2 52-42 75 75-75.2 15 42 77
HX-NPM80 M80*2 62-55 80 80-80.2 15 45 88
HX-NPM88 M88*2 70-65 88 88-88.2 15 45 94
HX-NPM100 M100*2 84-78 100 100-100.2 15 45 110
