产品材质：接头主体部位采用黄铜镀镍制成，夹紧件采用尼龙塑料（PA）制成，密封件和O型密封圈均采用丁腈橡胶（NBR）制成。
产品认证：欧洲CE认证、欧洲ROHS认证,欧洲REACH 认证
防护等级：在规定的卡口范围内，并使用O型密封圈旋紧迫紧头，达到IP68-10巴压力。
工作温度：静态：-40℃到100℃，短时间达120℃。动态：-20℃到80℃，短时间达100℃

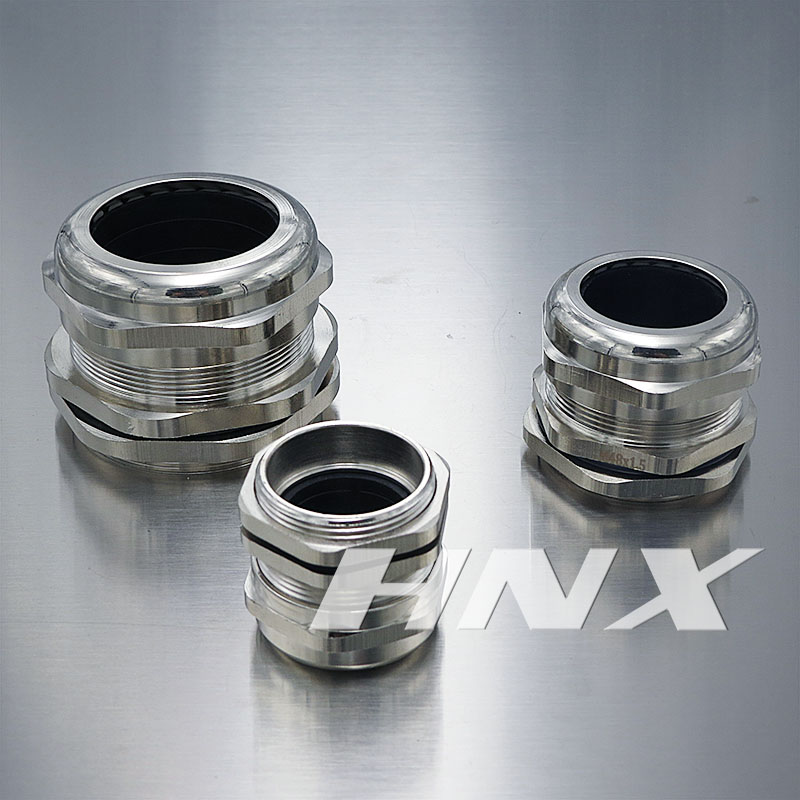

| 扁孔型金属电缆防水接头--公制螺纹M型系列，德制螺纹PG型系列 |
| 产品编号 |
螺纹规格 AG |
适用电缆(mm) |
螺纹外径(mm) |
机板口径 (mm) |
螺纹长度 GL(mm) |
扳手径 (mm) |
密封件形状 |
| HX-NPM18F |
M18*1.5 |
6*10 |
18 |
18-18.2 |
8 |
20 |
 |
| HX-NPM20AF |
M20*1.5 |
5*11.5 |
20 |
20-20.2 |
8 |
22 |
| HX-NPM20BF |
M20*1.5 |
6.5*12 |
20 |
20-20.2 |
8 |
22 |
| HX-NPM20CF |
M20*1.5 |
6*14 |
20 |
20-20.2 |
8 |
24 |
| HX-NPM20DF |
M20*1.5 |
7*12 |
20 |
20-20.2 |
8 |
24 |
| HX-NPM20EF |
M20*1.5 |
7*14 |
20 |
20-20.2 |
8 |
24 |
| HX-NPM25AF |
M25*1.5 |
6*14 |
25 |
25-25.2 |
9 |
30 |
| HX-NPM25BF |
M25*1.5 |
7*14 |
25 |
25-25.2 |
9 |
30 |
| HX-NPM32F |
M32*1.5 |
8*22 |
32 |
32-32.2 |
9 |
35 |
| HX-NPM40AF |
M40*1.5 |
10*28.5 |
40 |
40-402 |
10 |
50 |
| HX-NPM40BF |
M40*1.5 |
5.5*29 |
40 |
40-40.2 |
10 |
50 |
| HX-NPPG11F |
PG11 |
6*10 |
18.6 |
18.6-18.8 |
8 |
20/21 |
| HX-NPPG13.5F |
PG13.5 |
5*11.5 |
20.4 |
20.4-20.6 |
8 |
22 |
| HX-NPPG16AF |
PG16 |
6.5*12 |
22.5 |
22.5-22.7 |
8 |
22 |
| HX-NPPG16BF |
PG16 |
6*14 |
22.5 |
22.5-22.7 |
8 |
24 |
| HX-NPPG16CF |
PG16 |
7*12 |
22.5 |
22.5-22.7 |
8 |
24 |
| HX-NPPG16DF |
PG16 |
7*14 |
22.5 |
22.5-22.7 |
8 |
24 |
| HX-NPPG21AF |
PG21 |
6*14 |
28.3 |
28.3-28.5 |
9 |
30 |
| HX-NPPG21BF |
PG21 |
7*14 |
28.3 |
29.3-28.5 |
9 |
30 |
| HX-NPPG29F |
PG29 |
8*22 |
37 |
37-37.2 |
10 |
40 |
| HX-NPPG36AF |
PG36 |
10*28.5 |
47 |
47-47.2 |
10 |
50 |
| HX-NPPG36BF |
PG36 |
5.5*29 |
47 |
47-47.2 |
10 |
50 |
 |
