螺牙规格：公制牙 Metric， 德制牙 PG, 美制牙 NPT,管制牙 G
产品材质：接头主体部位采用黄铜镀镍制成，夹紧件采用尼龙塑料（PA）制成，密封件和O型密封圈均采用丁腈橡胶（NBR）制成。
产品认证：欧洲CE认证、欧洲ROHS认证,欧洲REACH 认证
防护等级：在规定的卡口范围内，并使用O型密封圈旋紧迫紧头，达到IP68-10巴压力。
颜色种类：金属色
工作温度：静态：-40℃到100℃，短时间达120℃。动态：-20℃到80℃，短时间达100℃
产品特性：特殊夹紧爪与夹紧圈凹凸相扣之设计，配合迫紧头装配省时便利，夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂。
多样出孔：有2-8个孔电线、电缆专用之出线设计，使每一根电缆得到最佳之防水绝缘效果，且不致相互缠绕。
备 注： 如需更多孔,请说明相关参数，如：型号规格、电缆外径，孔数等。

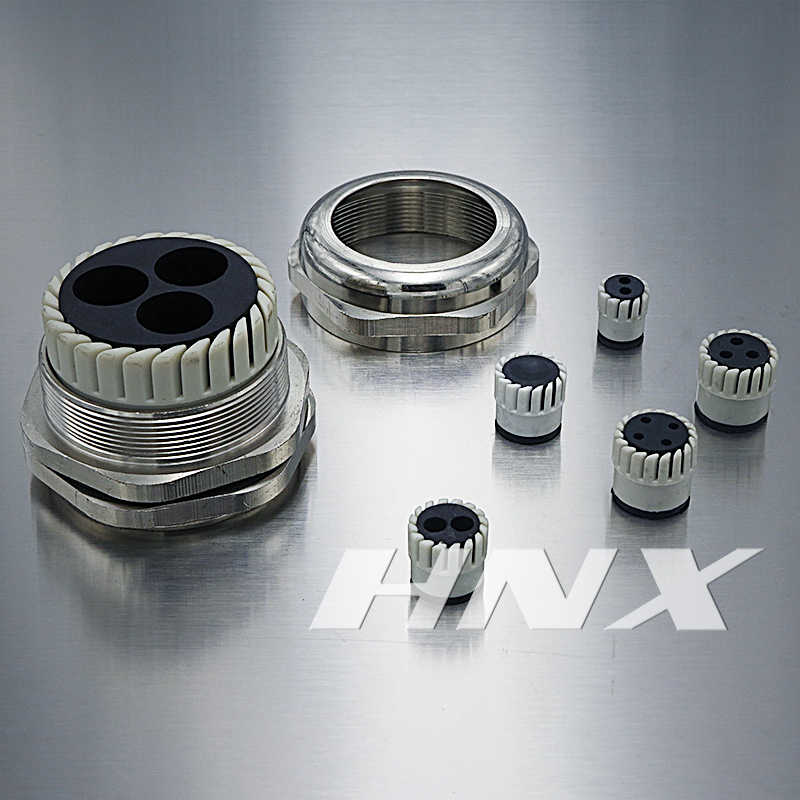

| 多孔型金属电缆防水接头--六孔型 |
| 订货号 |
螺纹规格 AG |
适用电缆(mm) |
螺纹外径(mm) |
机板口径(mm) |
螺纹长度 GL (mm) |
扳手径 (mm) |
密封件形状 |
| HX-NPM16/M6 |
M16*1.5 |
2-1 |
16 |
16-16.2 |
8 |
18 |
 |
| HX-NPM20/M6 |
M20*1.5 |
3-1.2 |
20 |
20-20.2 |
8 |
22 |
| HX-NPM25A/M6 |
M25*1.5 |
3.5-1.5 |
25 |
25-25.2 |
9 |
30 |
| HX-NPM25B/M6 |
M25*1.5 |
5.3-2.4 |
25 |
25-25.2 |
9 |
30 |
| HX-NPM32/M6 |
M32*1.5 |
7-3.5 |
32 |
32-32.2 |
9 |
35 |
| HX-NP3/8A/M6 |
G3/8 |
2-1 |
16.6 |
16.6-16.8 |
7 |
18 |
| HX-NP1/2A/M6 |
G1/2 |
3-1.2 |
20.9 |
20.9-21.1 |
8 |
22 |
| HX-NP3/4Aa/M6 |
G3/4 |
3.5-1.5 |
26.4 |
26.4-26.6 |
9 |
30 |
| HX-NP3/4Ab/M6 |
G3/4 |
5.3-2.4 |
26.4 |
26.4-26.6 |
9 |
30 |
| HX-NP1A/M6 |
G1 |
7-3.5 |
33.2 |
33.2-33.4 |
10 |
35 |
| HX-NPPG9/M6 |
PG9 |
2-1 |
15.2 |
15.2-15.4 |
8 |
18 |
| HX-NPPG13.5/M6 |
PG13.5 |
3-1.2 |
20.4 |
20.4-20.6 |
8 |
22 |
| HX-NPPG21A/M6 |
PG21 |
3.5-1.5 |
28.3 |
28.3-28.5 |
9 |
30 |
| HX-NPPG21B/M6 |
PG21 |
5.3-2.4 |
28.3 |
28.3-28.5 |
9 |
30 |
| HX-NPPG29/M6 |
PG29 |
7-3.5 |
37 |
37-37.2 |
10 |
40 |
| HX-NP3/8B/M6 |
NPT3/8 |
2-1 |
17 |
17-17.2 |
8 |
18 |
| HX-NP1/2B/M6 |
NPT1/2 |
3-1.2 |
21.2 |
21.2-21.4 |
8 |
22 |
| HX-NP3/4Ba/M6 |
NPT3/4 |
3.5-1.5 |
26.5 |
26.5-26.7 |
9 |
30 |
| HX-NP3/4Bb/M6 |
NPT3/4 |
5.3-2.4 |
26.5 |
26.5-26.7 |
9 |
30 |
| HX-NP1B/M6 |
NPT1 |
7-3.5 |
33.2 |
33.2-33.4 |
10 |
35 |
 |
